TIPPS  für den MODELLEISENBAHNBAhäufig als Schritt-für-Schritt Bauanleitung

Als Auszug aus meinen Büchern und bisher nicht veröffentlichte Sondertipps stelle ich hier von Zeit zu Zeit einige hilfreiche Anleitungen  zum Bau von Modellbahnanlagen, Sonderfeatures, etc., ein. Ab und zu mal hier vorbeizusehen lohnt sich.

SPROSSENFENSTER  MIT  OVERHEADFOLIE  SELBST  AM  PC ERSTELLEN

Eine Anleitung zur Bearbeitung im Grafikprogramm und Ausdruck auf Overheadfolien (auch als Ergänzung zum Baubericht in Trainini 08/2022 + 09/2022)

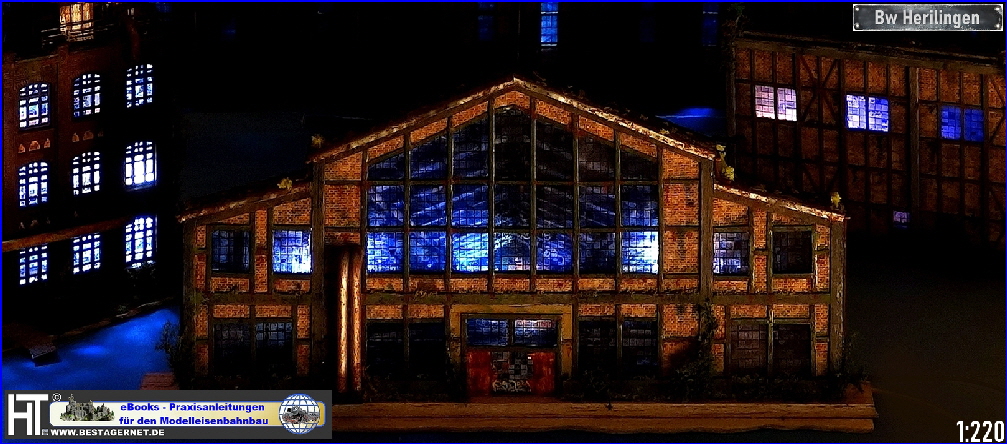

Kulissenfassaden beleuchtet 1:220 1:160

Fensterscheiben am PC erstellt

PDF-Tutorial als Schritt-für-Schritt-Anleitung mit vielen Tipps

Ein Klick auf den  Button und der Download des PDFs beginnt  i.d.R. automatisch Button-Download-mitte

SELBSTBAU  VON  PREISGÜNSTIGEN  MASTLEUCHTEN  FÜR  DAS  Bw  in 1:220

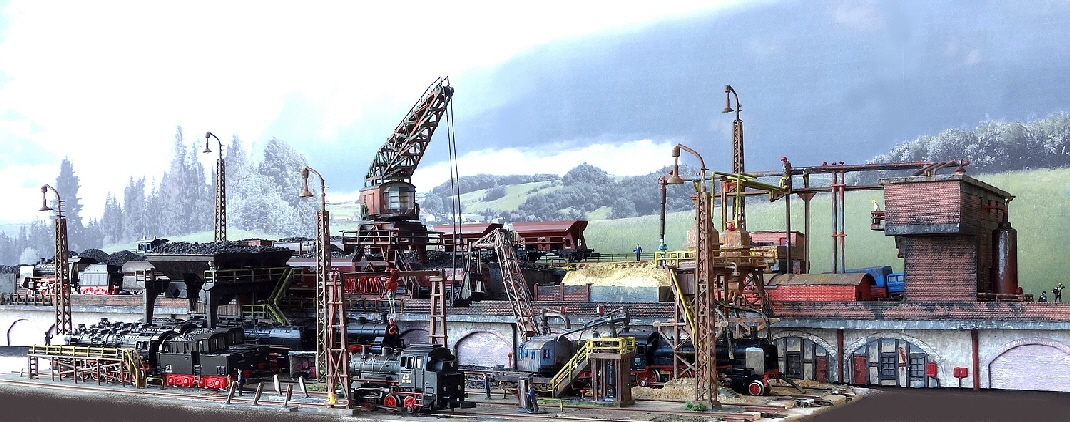

In Trainini 11-2016 wurde meine Anleitung zum preisgünstigen Selbstbau von Mastleuchten im BW veröffentlicht . Meinen Baubericht stelle ich als Auszug aus der Trainini zum Download zur Verfügung.

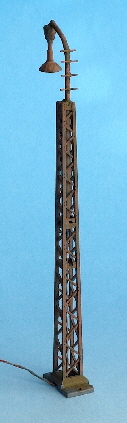

Mastleuchte Betriebswerk 1:220 Bahnbetriebswerk Kohlebühne 1:220

Selbstbau von Mastleuchten für’s  Bw
PDF-Auszug aus Trainini September 2016                                                            Button-Download-mitte
Ein Klick auf den  Button und der Download des PDFs beginnt  i.d.R. automatisch

BAU  VON  GLEISRAMPEN    (im einfachen Selbstbau)
Gastbeitrag in Trainini 6/2021 und 7/2021

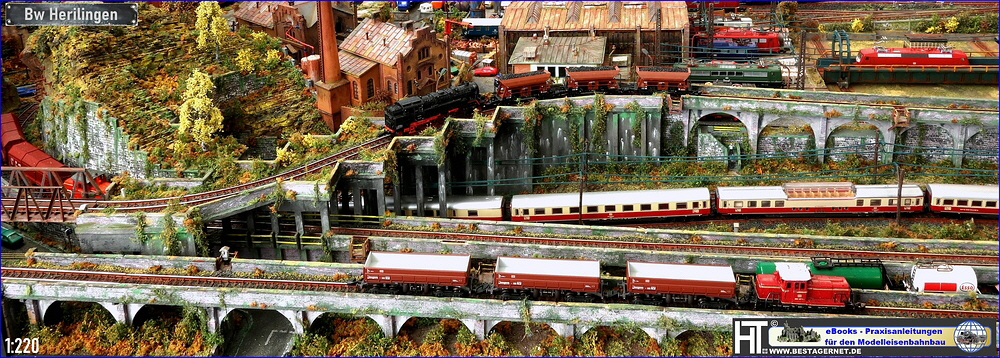

Bahnrrampen
Arkaden Rampen

Bau von Gleisrampen

Gastbeiträge in der Trainini 6/2021 und 7/2021
Turorial als Schritt-für-Schritt-Bauanleitung


Ein Klick auf den  Button und der Downloaddes PDFs  beginnt  i.d.R. automatisch
Button-Download-mitte

ERFAHRUNGSBERICHT  REDUTEX 3D-FOLIEN
Gastbeitrag aus Trainini 12/2021

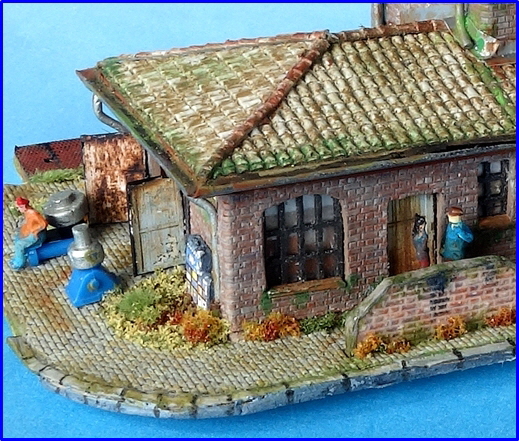

Stellwerk

Erfahrungsbericht Redutex 3D-Folien

Gastbeitrag Trainini 12/2021

Ein Klick auf den  Button und der Download des PDFs beginnt  i.d.R. automatisch
Button-Download-mitte

ANBAU  RINGLOKSCHUPPEN  für “1 Euro”

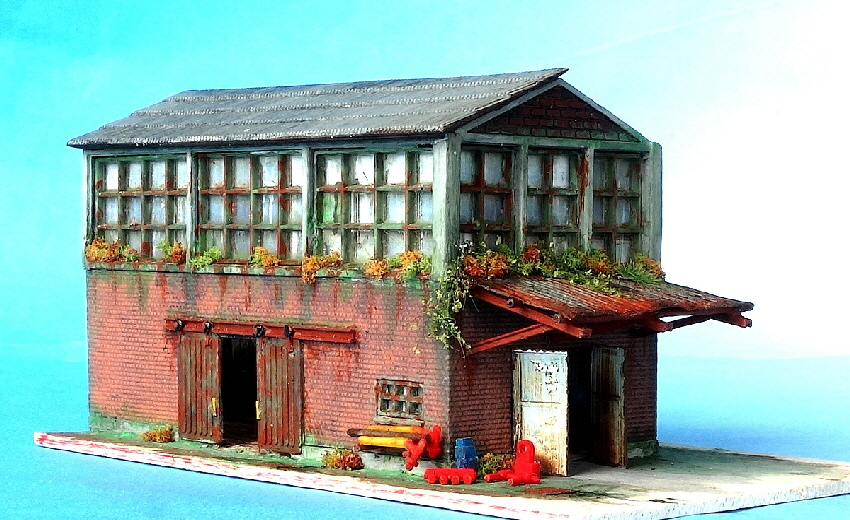

Eine Anleitung zum Kitbashing und Umbau eines ehemaligen Schrottmodells - Lokschuppenanbau wie “Phönix aus der Asche” mit einfachen Mitteln.

Lokschuppenanbau 1:220

KITBASHING eines Lokschuppens in 1:160 und Transformation nach 1:220

PDF-Doku zum Umbau eines ehemaligen Schrottmodells zu einem Lokschuppenanbau in einem alten verrußten BW mit 21 Seiten und fast 90 Fotos und Skizzen zum kostenlosen Download

Ein Klick auf den  Button und der Download des PDFs beginnt i.d.R. automatisch

Button-Download-mitte

WIE  BAUE  ICH  EINE  STAHLBETON-/BRUCHSTEINMAUERWERK-STÜTZWAND
(Tutorial als PDF-Download)

Eine bebilderte Kurzanleitung zum Bau einer plastischen Stützwand mit Stahlbetonstützen, Bruchsteinfüllmauerwerk und Ziegelsteinmauerwerksbrüstung unter Verwendung der im Downloadbereich angebotenen kostenlosen Strukturen)

Stützwand 1:220

Bau einer Stützwand

PDF-Tutorial als Schritt-für-Schritt-Bauanleitung

Ein Klick auf den  Button und der Download des PDFsbeginnt  i.d.R. automatisch
Button-Download-mitte



BAU  EINES  IMBISSWAGENS (Tutorial als PDF-Download)

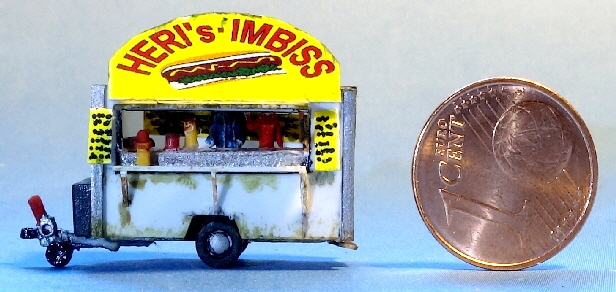

Eine ausführlich beschriebene und bebilderte Anleitung zum Bau eines Imbisswagens mit authentischer Inneneinrichtung

Imbisswagen

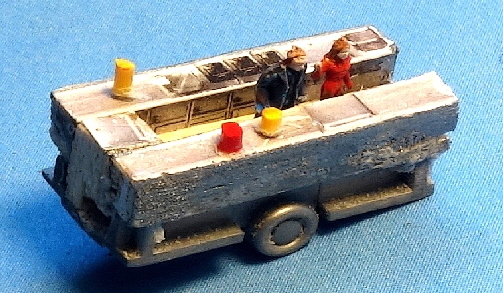

Imbisswagen Inneneinrichtung

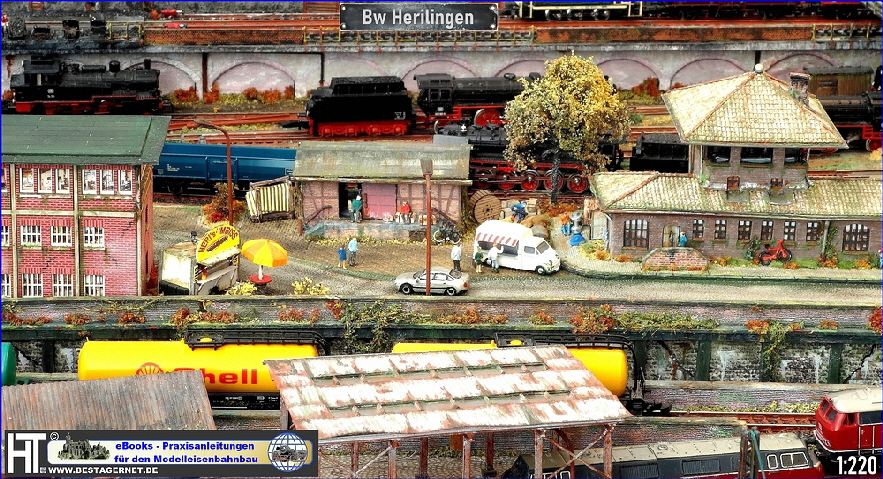

Eiswagen am Güterschuppen

Bau eines Imbisswagens

PDF-Tutorial als Schritt-für-Schritt-Bauanleitung mit vielen Tipps

Ein Klick auf den  Button und der Download des PDFs beginnt  i.d.R. automatisch Button-Download-mitte

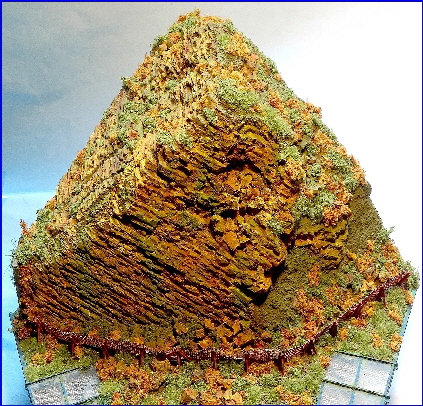

WIE  BAUE  ICH  EIN  “LEICHTES” FELSMASSIV   -  BUNTSCHIEFERFELSEN   (PDF-Download)

Eine Anleitung zum Selbstbau eines Schieferfelsens der auch in Spur Z eine hohe Plastiziät aufweist.

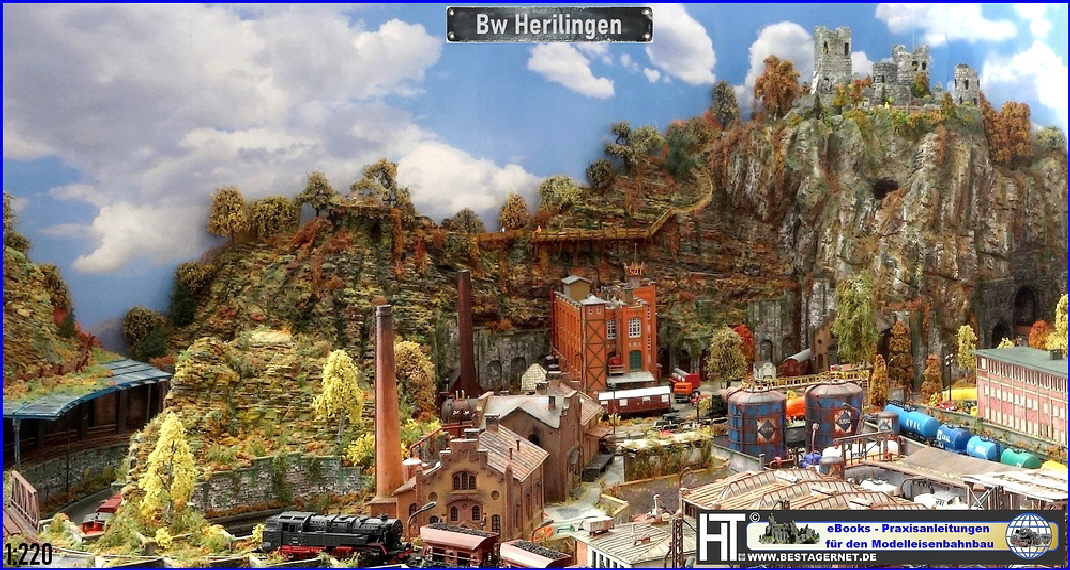

Basaltfels Schieferfels Buntchiefer
Buntschiefer

BUNTSCHIEFERFELSEN

PDF-Doku über den “Leichtbau” eines Buntschieferfelsens in 1:220 (oder auch N, TT, H0) aus Balsaholz, mit 14 Seiten zum kostenlosen Download

Ein Klick auf den  Button und der Download des PDFs beginnt  i.d.R. automatisch

Button-Download-mitte



WIE  BAUE  ICH  STAHLGITTERTÜREN  UND  VERGITTERUNGEN
(Tutorial als PDF-Download)

Eine ausführlich beschriebene und bebilderte Anleitung zum Bau von Stahlgittertüren und Vergitterungen für z.B. Mauerwerksöffnungen

Arkaden Stützwand

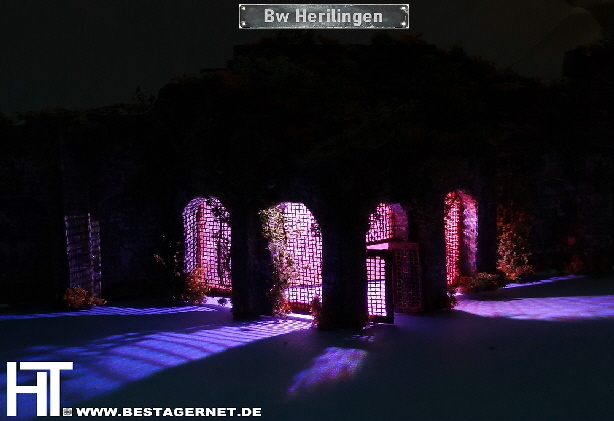

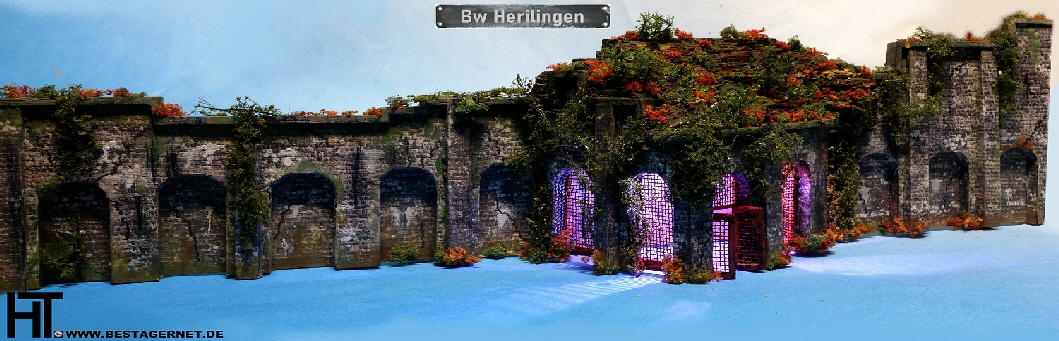

Beleuchtete Stahlgittertore

Bau von Gittertüren / Vergitterungen

PDF-Tutorial als Schritt-für-Schritt-Bauanleitung mit Sondertipps

Ein Klick auf den  Button und der Download des PDFs beginnt  i.d.R. automatisch Button-Download-mitte



STANDARDISIERTE  GESCHWINDIGKEITSMESSUNGEN von  Z-LOKOMOTIVEN
unter Realbedingungen
(Erläuterung und Messtabellen als PDF-Download)

piktogramm

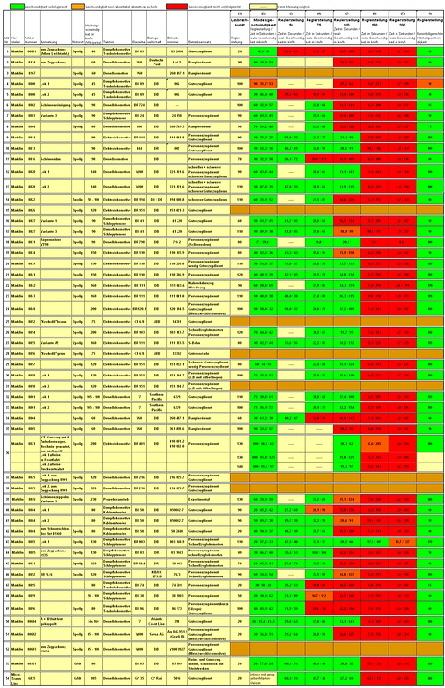

Standardisierte GeschwindigkeitsmessungenP

Messtabellen und Erläuterungen
PDF-Dokument (8 Seiten)


Ein Klick auf den  Button und der Download des PDFs beginnt  i.d.R. automatisch Button-Download-mitte

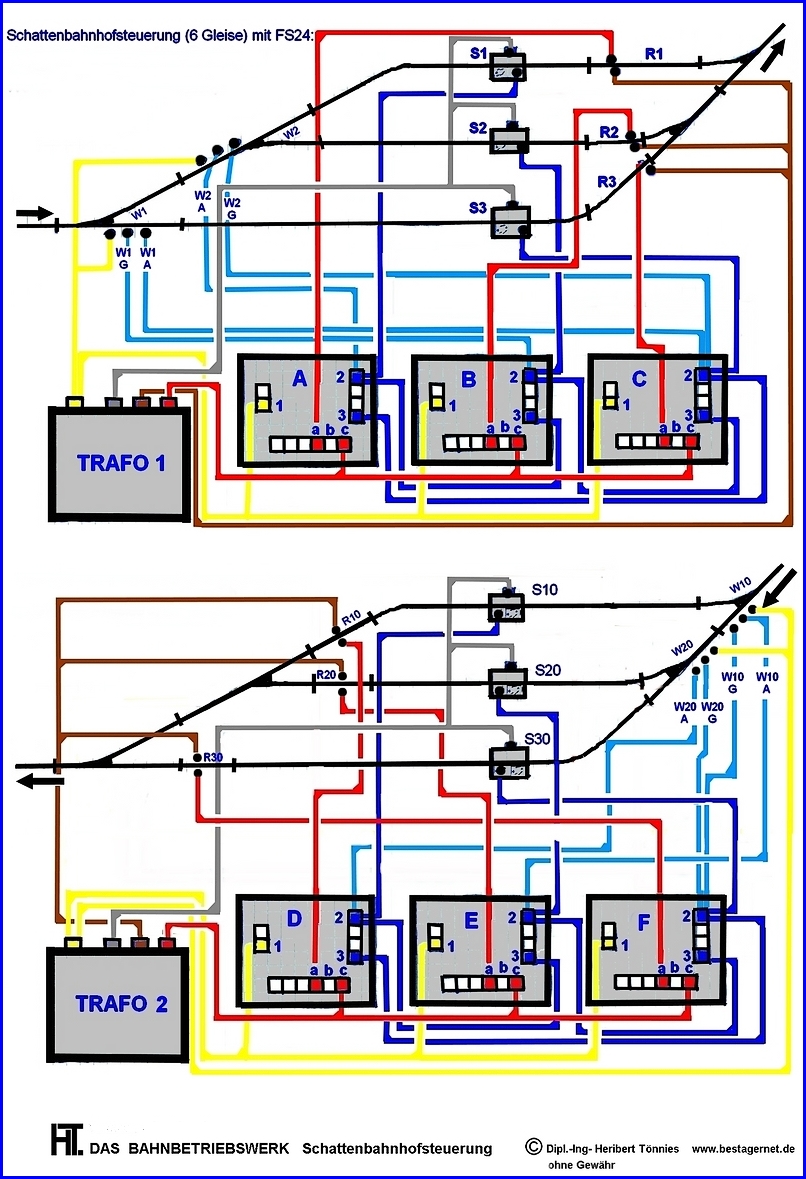

ANALOGE  STEUERUNG für 6gleisigen SCHATTENBAHNHOF
Modellbahn Schattenbahnhof Steuerung analog 6 Gleise Legende:

W = Weiche (A = Abzweig, G = gerade)
S = Schaltgleis (oder Reedkontakt)
R = abzuschaltender Blockabschnitt

Hinweis:
die Polung der Gleise muss den individuellen Anschlüssen der eigenen Anlage angepasst werden. Üblicherweise sind auf einer Anlagenseite die Plus- und Minuspole immer auf der gleichen Gleisseite. Ich habe hier in dem Beispiel für die untere Steuerung eine individuelle Verkabelung dargestellt. Insofern: die Verkabelung immer der individuellen Anlagenverkabelung anpassen!


(Mein Dank gilt auch Andreas Grätz, der die Schaltung im Wesentlichen entwickelt hat)





EINFACHER  EINBAU  EINER  ABDECKUNG  FÜR  DIE  SCHRAUBLÖCHER  AN  DAMPFLOKOMOTIV-GEHÄUSEN

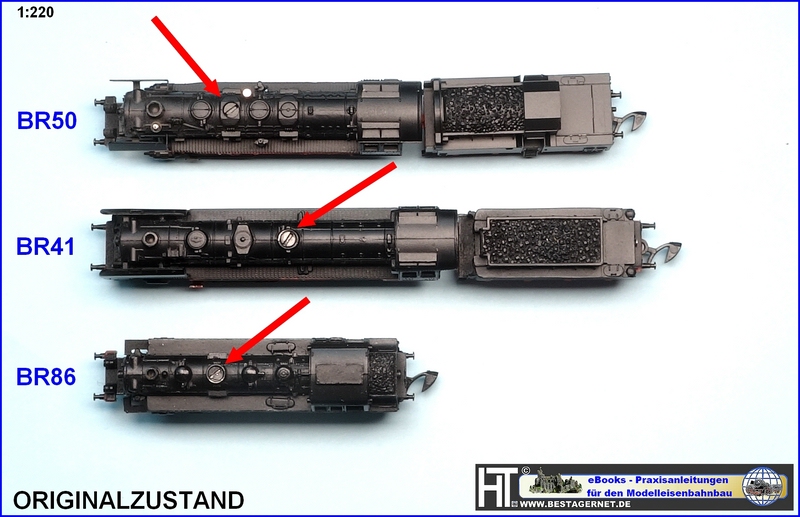

Gehäuse-Schraube Lokomotive

ABDECKUNGEN  für dieIn Bearbeitung Schraublöcher selbst gemacht

PDF-Tutorial als Schritt-für-Schritt-Bauanleitung

Ein Klick auf den  Button und der Download des PDFs beginnt  i.d.R. automatisch Button-Download-mitte

TUTORIAL  ANLAGENPLANUNGSKONZEPT
DES  GROSSARTIGEN Bw HERILINGEN

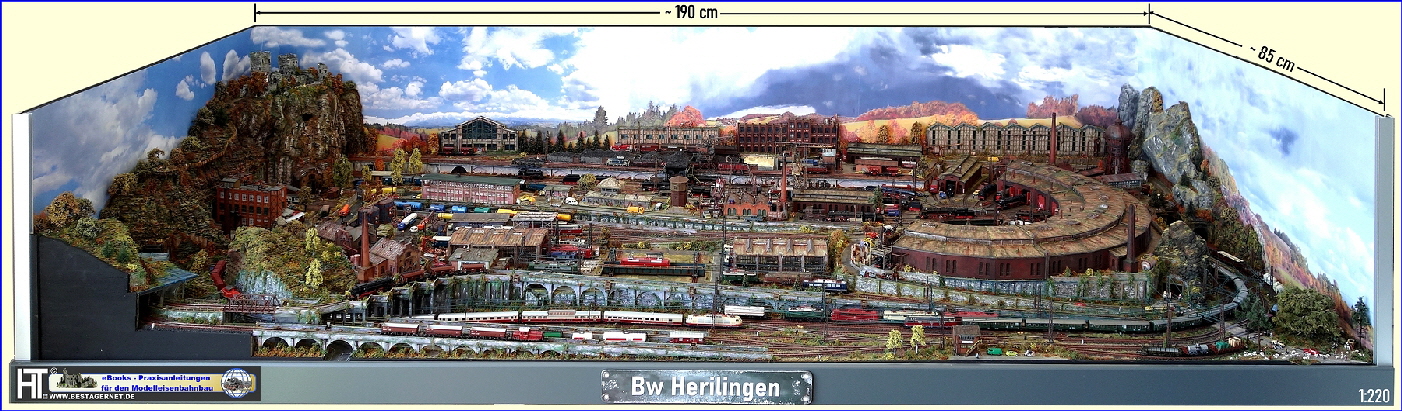

Gleisplan Herilingen Ansicht Modellbahnanlage Anlagenlayout

TUTORIAL ANLAGENPLANUNGS-KONZEPT  Bw  HERILINGEN

PDF-Tutorial als Schritt-für-Schritt-Bauanleitung
Ein Klick auf den  Button und der Download des PDFs beginnt  i.d.R. automatisch Button-Download-mitte








KOSTENLOSER  DOWNLOAD von STRUKTUREN
für die MODELLEISENBAHN zum privaten Gebrauch



Ich biete hier einige der in meinen eBooks gezeigten Strukturen für die Modelleisenbahn zum kostenlosen Download an, damit der Nachbau oder die Umsetzung der eigenen Ideen ins Modell auch schnell möglich ist.
Die Mauerwerksstrukturen (Naturstein-Bruch- und Ziegelsteinmauerwerk sowie Arkaden für Bahnrampen und Tunnelportale für eine große Eisenbahnunterführung) sind als PDF- und JPG-Dateien im Maßstab 1:220 (Spurweite Z) zum 1:1 Direktausdruck hinterlegt, eine Skalierung vor dem Ausdruck ist daher i.d.R. nicht erforderlich.
Aufgrund der vielfältigen Druckermodelle empfehle ich jedoch vor dem endgültigen  Ausdruck in bester Qualität und Farbe einen Schwarz-Weiss-Testdruck  in der niedrigsten Druckqualität anzufertigen.
Zur Farbwiedergabe bitte ich zu beachten, dass sowohl die Bildschirmfarben, als auch die ausgedruckten Farben abweichen können, was einerseits an den individuellen Bildschirmeinstellungen liegt und andererseits an den Druckern, den Druckeinstellungen, der Druckqualität und dem verwendeten Papier.

Wie in den Praxisanleitungen beschrieben, empfehle ich den Ausdruck auf Fotopapier, matt bzw. wenn nicht zur Hand auf die Rückseite eines Hochglanz-Fotokartons.
Der Ausdruck auf einfachem Papier 80 g/m2  ist auch möglich, eine Kaschierung, z.B. auf Balsaholz oder Karton, ist dann aber sinnvoll.

Nach und nach hinterlege ich auch die Spurweiten N, TT und H0 zum Download.

Die zum Download angebotenen Strukturen sind urheberrechtlich geschützt und unterliegen dem Schutz des geistigen Eigentums. Die Verwendung ist nur für private Zwecke gestattet. Jede andere Verwertung oder Weitergabe an Dritte, das öffentlich zugänglich machen oder das Weiterleiten, im Internet entgeltlich oder unentgeltlich einzustellen, auch auszugs-/teilweise, oder für kommerzielle Zwecke zu nutzen, nachzudrucken, sonst wie zu veröffentlichen oder zu verbreiten, ist ohne ausdrückliche und vorherige schriftliche Zustimmung des Rechteinhabers Heribert Tönnies unzulässig und strafbar. Das Urheberrecht, Copyright und sämtliche weiteren Rechte liegen uneingeschränkt beim Rechteinhaber Heribert Tönnies.                                                   © Heribert Tönnies 2023

BRUCHSTEINMAUERWERK:
z.B. zum Bau von Abstützungsmauern, Füllwänden von Arkaden, etc.

Bruchsteinmauerwerk Stützwand

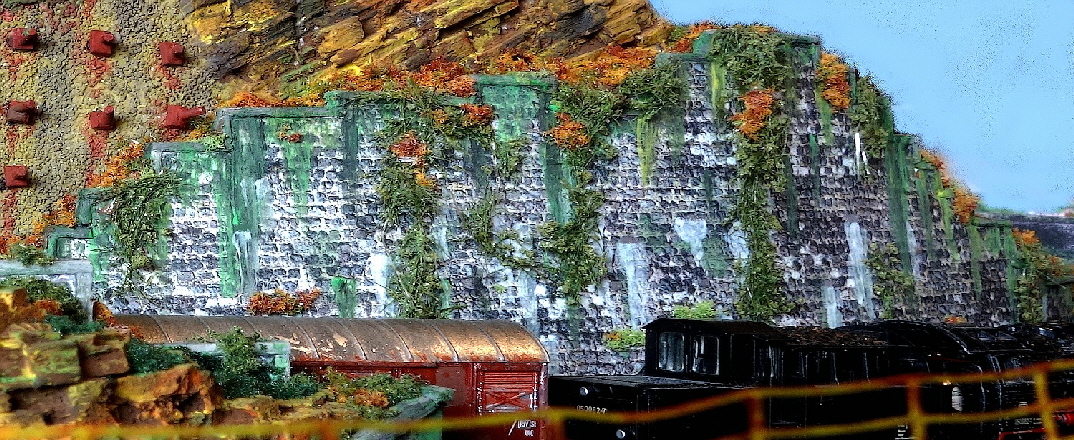

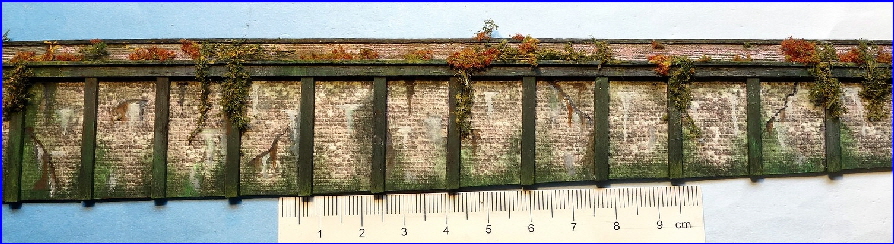

Beispiel einer bewitterten (gesuperten) Stützwand an einem Schieferfelsen in der Spurweite Z (1:220)

Ausschnitt Bruchstein klein


Variante 1:
JPG-Bild, DIN A 4 (ca. 29,7 x 21 cm), Querformat, extrem hohe Auflösung mit 700 dpi, Dateigröße ca. 68 MB !!
Button-Download-links
Ein Klick auf den Button und der Download beginnt i.d.R. automatisch

Variante 2:
PDF, DIN A 4 (ca. 29,7 x 21 cm), Querformat, Dateigröße ca. 6,5 MBButton-Download-rechts
Ein Klick auf den Button und der Download beginnt i.d.R. automatisch

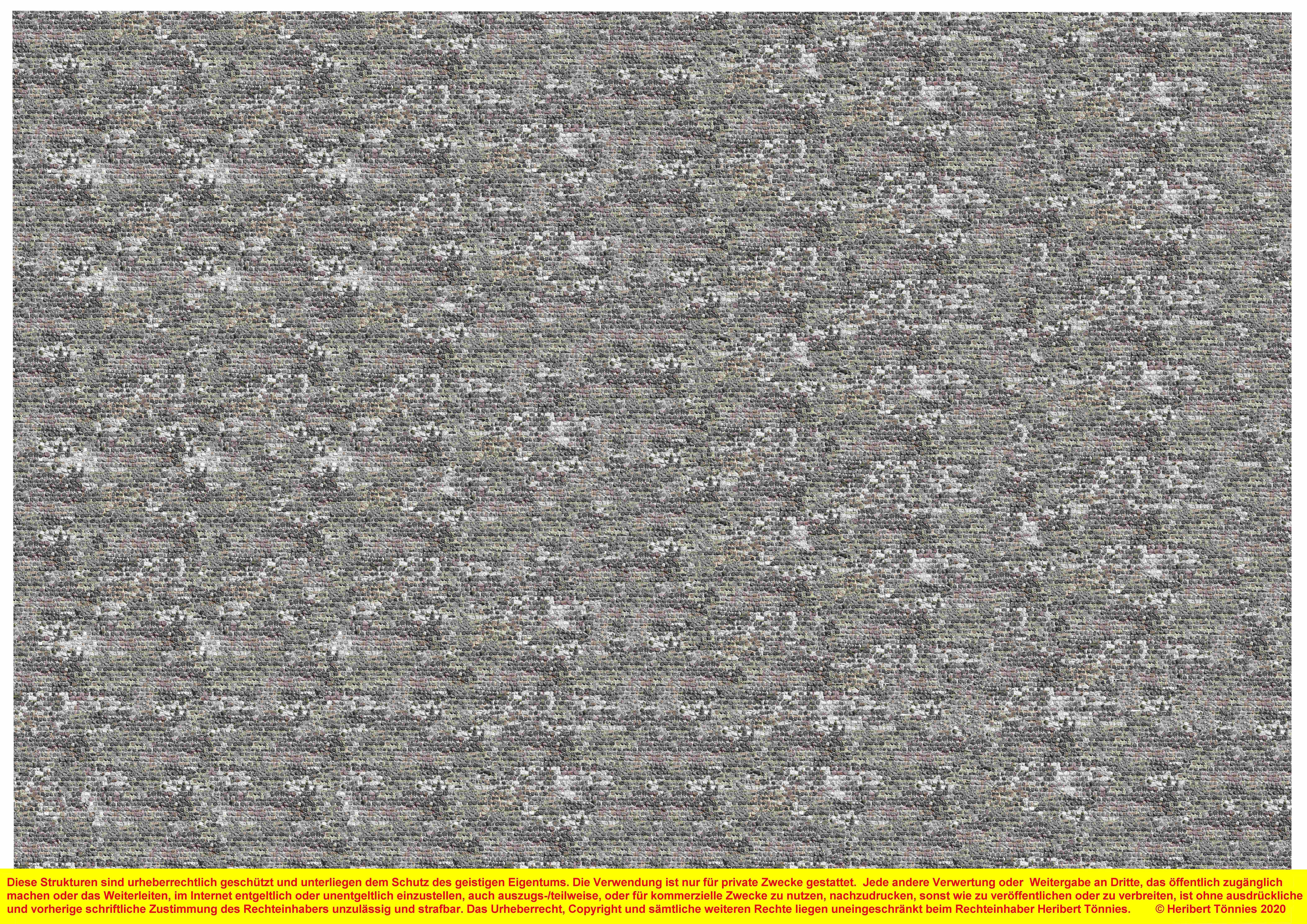

Ausschnitt Bruchstein Ausschnitt Bruchstein normal

Variante 3:
JPG-Bild, DIN A 4 (ca. 29,7 x 21 cm), Querformat, “normale” Auflösung mit 72 dpi, Dateigröße ca. 11 MB.
Button-Download-links
Ein Klick auf den Button und der Download beginnt i.d.R. automatisch

RUNDBÖGEN  FÜR  ARKADEN:
z.B. zum Bau von Arkaden an Gleisrampen, innerstädtische Hochgleise, etc

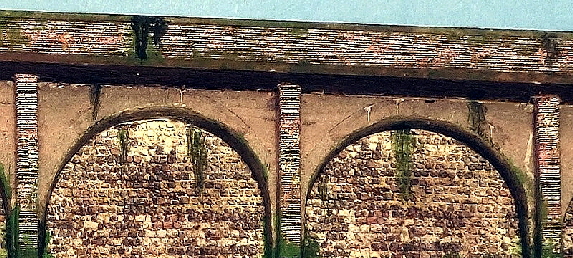

Arkadenrampe

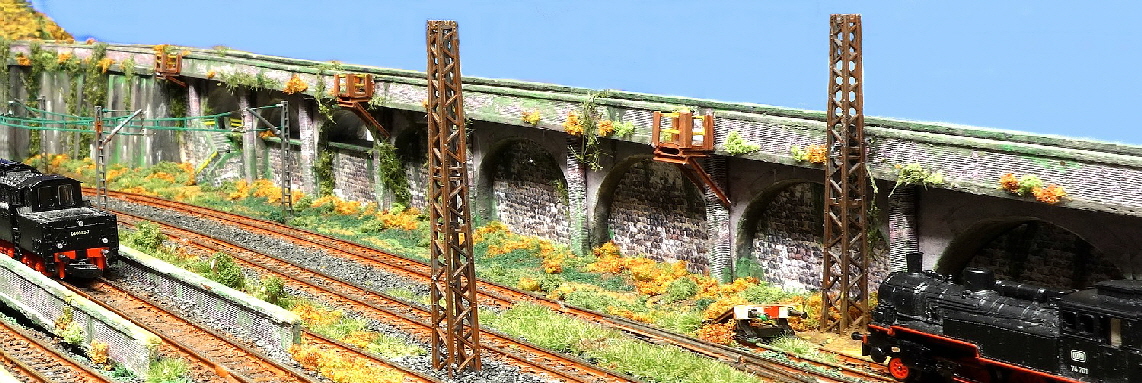

Beispiel einer Gleisrampe mit Rundbogen-Arkaden und gemauerter Brüstung in der Spurweite Z (1:220)

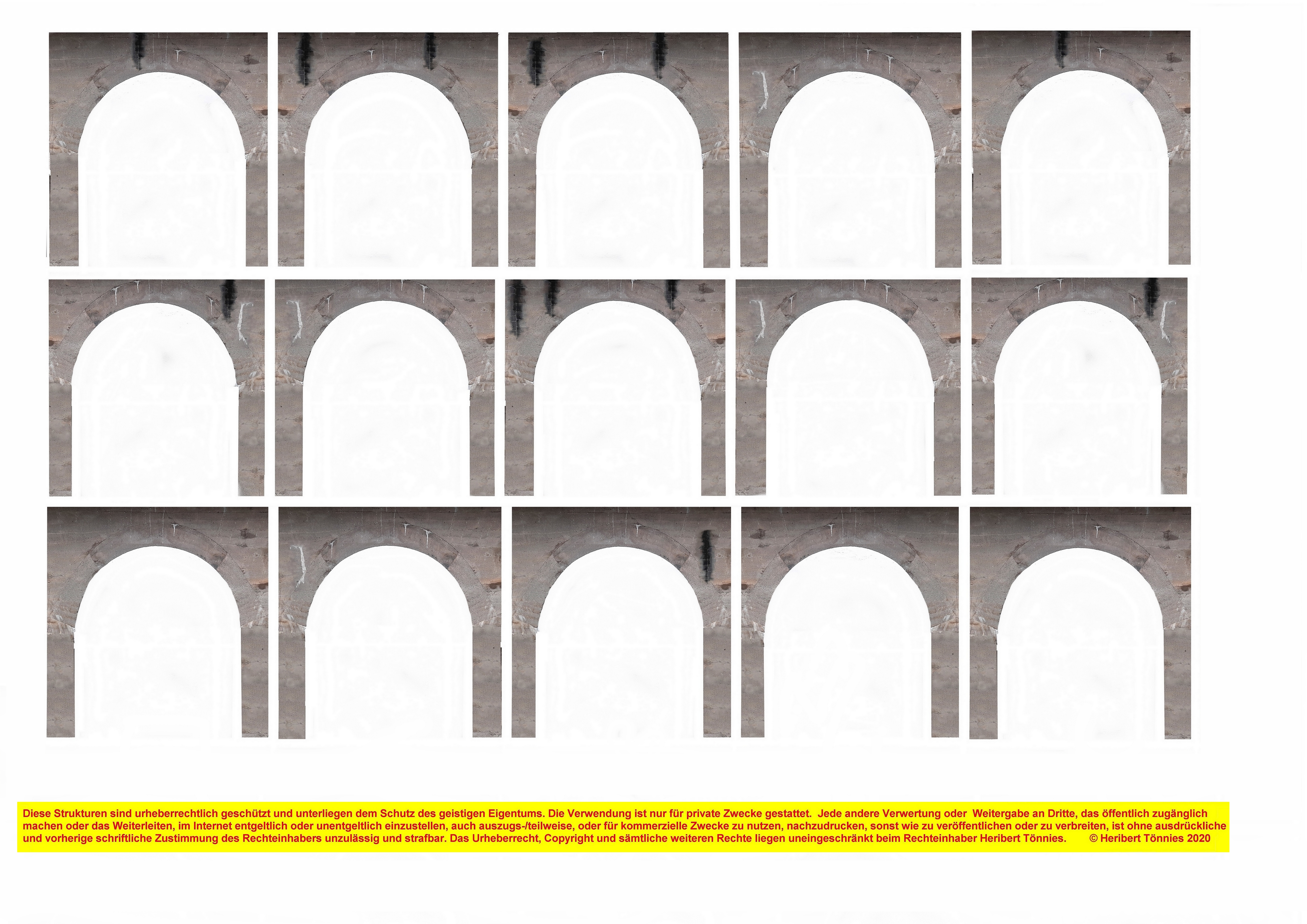

Ausschnitt Arkaden

Variante 1:
JPG-Bild, DIN A 4 (ca. 29,7 x 21 cm), Querformat,  hohe Auflösung, Dateigröße ca. 9 MB !!Button-Download-links
Ein Klick auf den  Button und der Download beginnt i.d.R. automatisch



Variante 2:
PDF, DIN A 4 (ca. 29,7 x 21 cm), Querformat, Dateigröße ca. 300 kBButton-Download-rechts
Ein Klick auf den Button und der Download beginnt i.d.R. automatisch

Ausschnitt Arkade klein



ALTES  ZIEGELSTEINMAUERWERK mit Aussinterungen
z.B. zum Bau von Arkaden an Gleisrampen, innerstädtische Hochgleise, etc

Ziegelmauer Unterführung Böschung

Variante 1:
JPG-Bild, DIN A 4 (ca. 29,7 x 21 cm), Querformat, extrem hohe Auflösung mit 1235 dpi, Dateigröße ca. 33 MB !!
Button-Download-links
Ein Klick auf den  Button und der Download beginnt i.d.R. automatisch

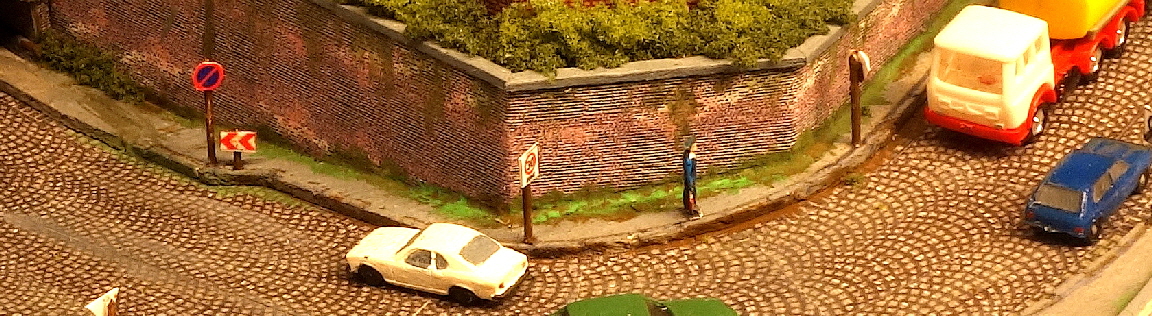

Beispiel einer Ziegelsteinmauer an der Rampenzufahrt zu einer breiten Unterführung  in der Spurweite Z (1:220)
Ausschnitt Ziegelmauer
Bildausschnitt Variante 1 mit hoher Auflösung
 Demnächst folgen weitere Strukturen zum Download!
